3D-Gebäudemodell
Beschreibung
Ein dreidimensionales (3D) Gebäudemodell ist ein digitales, numerisches Oberflächenmodell der Erdoberfläche. Diese raumbezogenen Informationen werden in Realisierungsstufen LoD - Level of Detail (Detaillierungsgrad) - abgeleitet und bereitgestellt.
Grundsätzliche Detaillierungsstufen
- LoD0: Regionalmodell, Geländemodell mit Luftbildtextur (ohne Gebäude),

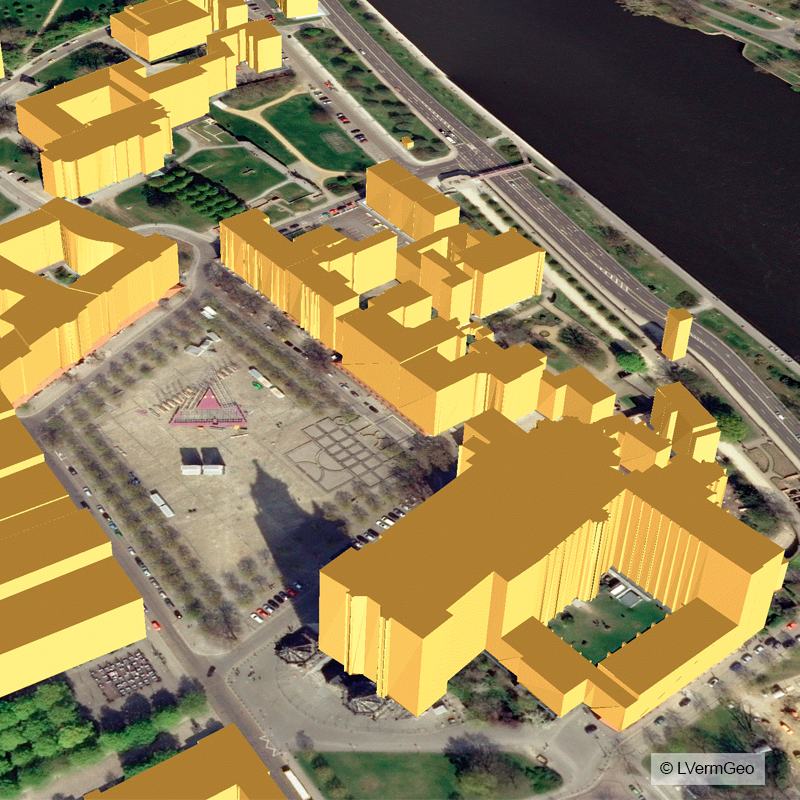

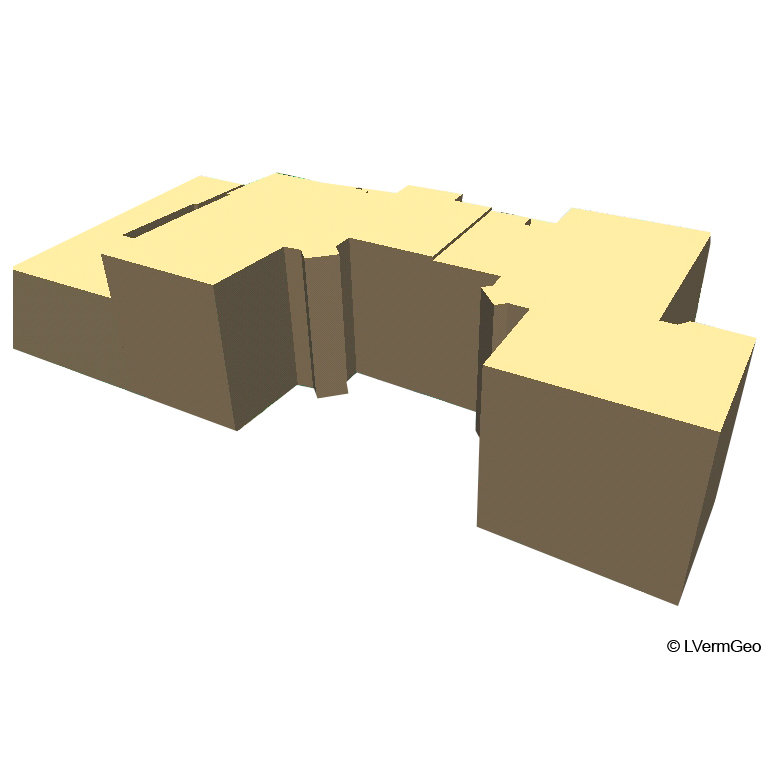

- LoD1: Klötzchen- bzw. Blockmodell,

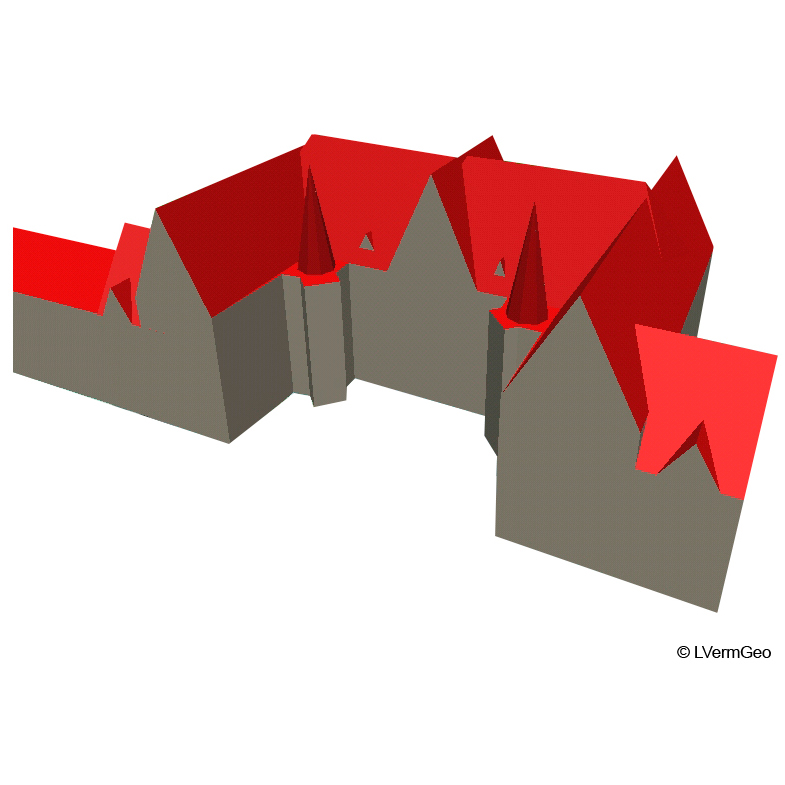

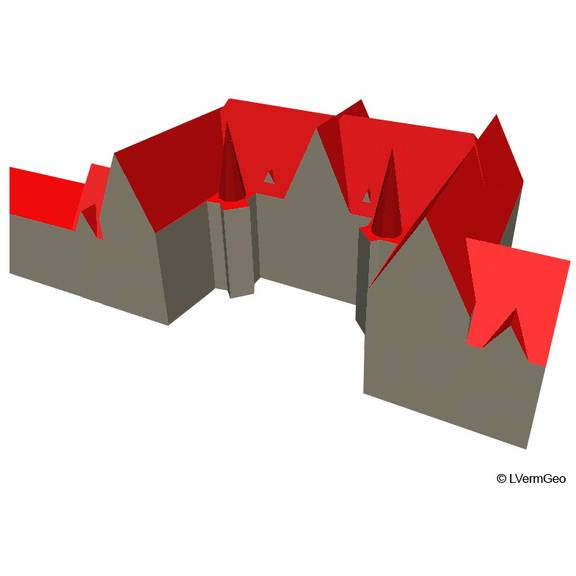

- LoD2: 3D-Modell mit standardisierten Dachformen,
- LoD3: Architekturmodell, 3D-Modell mit fein strukturierten Dachformen und Aufbauten; mit Texturen versehen,
- LoD4: Innenraummodell.

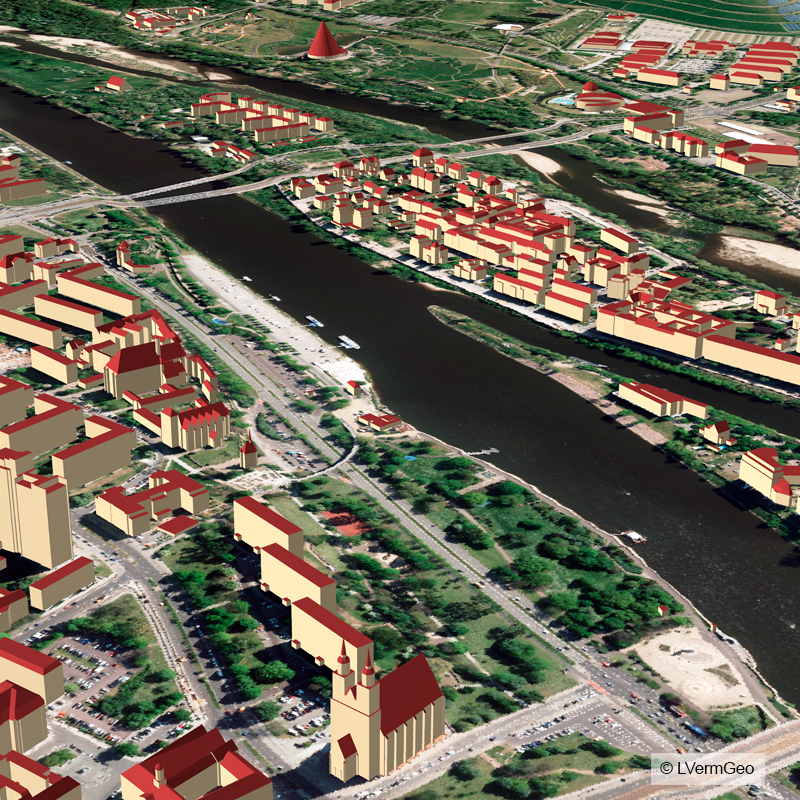

Das 3D-Gebäudemodell steht im Detaillierungsgrad LoD2 landesweit zur Verfügung. Bei Bedarf kann ein 3D-Gebäudemodell im Detaillierungsgrad LoD1 daraus abgeleitet und abgeben werden.
Genauigkeit:
| Detaillierungsgrad | LoD1 | LoD2 |
| Genauigkeit Lage | entspricht der Liegenschaftskarte | |
| Genauigkeit Höhe (ca. in m) | 5 | 1 |
Datengrundlagen:
- Grundrissdaten der Gebäude (Hausumringe) aus der amtlichen digitalen Liegenschaftskarte,
- Gebäudehöhen aus Laserscandaten,
- aktuelle Luftbilddaten,
- Geländehöhen aus dem Digitalen Geländemodell - ATKIS®-DGM.
Dateninhalt:
Neben der Geometriebeschreibung des Körpers und eines Flächenaggregates (nur bei LoD2) umfasst der Datensatz eines Gebäudes folgende Attribute:
- Höhe des Gebäudes - LoD1: Differenz der durchschnittlichen Dachhöhe und der Bodenhöhe,
- Höhe des Gebäudes - LoD2: Differenz zwischen dem höchsten Bezugspunkt (First) und dem tiefsten Bezugspunkt (Bodenhöhe),
- Objektidentifikator,
- Gebäudefunktion,
- Metadaten,
- amtlicher Gemeindeschlüssel.
Ausgabeformate:
- CityGML,
- 3D-Shape
Geodätischer Raumbezug:
- ETRS89/UTM, GRS80-Ellipsoid, 6 Grad, Zone 32 und 33 [ETRS_UTM32/33]
- Gauß-Krüger-Koordinaten, Bessel-Ellipsoid, 3 Grad, Potsdam Datum [DE_RD-83_3GK4]
- Gauß-Krüger-Koordinaten, Krassowski-Ellipsoid, 3 Grad, Pulkovo Datum [DE_42-83_3GK4]
- Deutsches Haupthöhennetz 2016 (DHHN2016), Normalhöhennull (NHN), Amsterdamer Pegel[DE_DHHN2016_NH]
Benutzung
Auskünfte und Auszüge aus dem 3D-Gebäudemodell werden durch das LVermGeo erteilt bzw. bereitgestellt. Sie werden auf Antrag abgegeben, wenn öffentliche Belange dem nicht entgegenstehen.
Der formlose Antrag für die Datenbereitstellung des 3D-Gebäudemodells muss die folgenden Angaben enthalten:
- Beschreibung des Gebietes durch umschreibendes Rechteck, Polygon oder Nummerierungsbezirk, optional auch durch Angabe einer Verwaltungseinheit,
- gewünschtes Lagebezugssystem,
- Ausgabeformat.
Die länderübergreifende Abgabe des 3D-Gebäudemodells erfolgt über die „Zentrale Stelle Hauskoordinaten und Hausumringe“ (ZSHH) beim Landesamt für Digitalisierung, Breitband und Vermessung Bayern.
Gebühren
| 3D-Gebäudemodell - LoD1 | € / Abgabe | |
|---|---|---|
| Bereitstellung Mindestgebühr pro Antrag | 50,00 | |
| Maximalbetrag | 36 000,00 | |
| € / Objekt | ||
| Basisbetrag bis einschließlich 1 000 Objekte* | 0,27 | |
| Online-Bereitstellung | 0,00 | zum Download |
| Gebühr in € |
| 3D-Gebäudemodell - LoD2 | € / Abgabe | |
|---|---|---|
| Bereitstellung Mindestgebühr pro Antrag | 50,00 | |
| Maximalbetrag | 86 400,00 | |
| € / Objekt | ||
| Basisbetrag bis einschließlich 1 000 Objekte* | 0,65 | |
| Online-Bereitstellung | 0,00 | zum Download |
| Gebühr in € | ||
| WFS | 0,00 | zum Download |
| * Ab einer Anzahl von über 1 000 Objekten finden Ermäßigungsfaktoren Anwendung. | ||
